Statik Eleman Açıklık Sınırları

Kirişler, döşemeler ve çatı taşıyıcı sistemleri için yaklaşık açıklık sınırları için çeşitli kaynaklardan derlenen tablo şu şekildedir.




Taşıyıcı Eleman veya SistemMalzemesiAçıklık Sınırları: L (m)Eleman veya Sistem Yüksekliği d veya h (m)
KİRİŞLER
Donatı dikdörtgen kirişTuğla4-12L/10-L/16
Dikdörtgen kirişBetonarme3-18L/10-L/12
Öngerilmeli kirişlerBetonarme15-45L/20-L/35
Geniş başlıklı kirişlerÇelik 4-12L/18-L/28
Yüksek kirişler (Hadde profilleri ile)Çelik6-30L/15-L/20
Döşeme kirişiAhşap2-7L/6-L/22
Tutkallı, tabakalı kirişAhşap5-12L/14-L/18
Çatı döşemeli tutkallı tabakalı kirişAhşap4-30L/15-L/20
Üçgen kafes kirişAhşap6-20L/5-L/7
Paralel başlıklı kafes kirişAhşap12-25L/8-L/10
Üçgen kafes kiriş (Hadde profil ile)Çelik8-20L/5-L/10

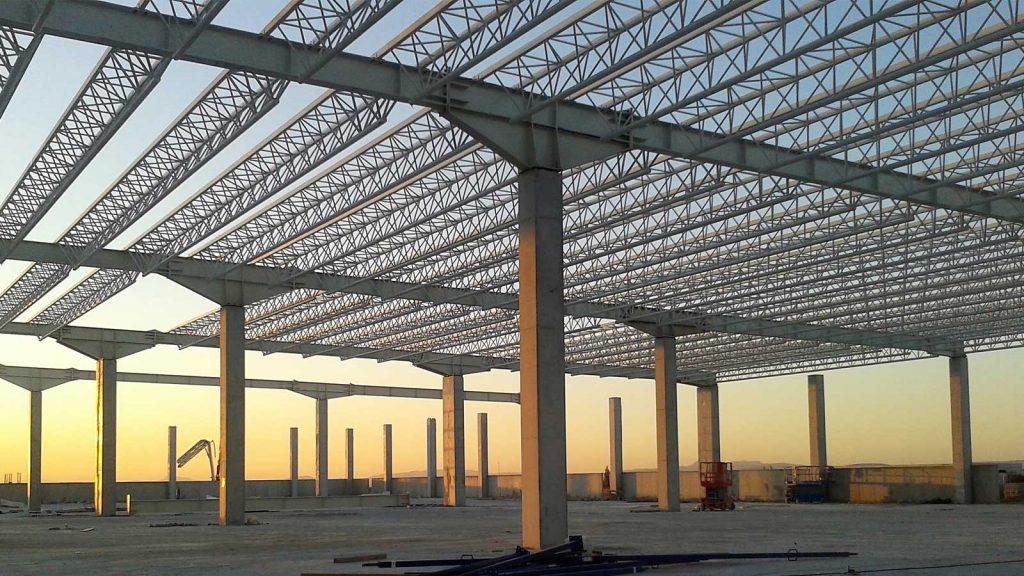

Paralel başlıklı kafes kiriş (Hadde profil ile)Çelik12-75L/10-L/18
Soğukta çekilmiş profilli kafes kirişÇelik5-20L/15-L/25
Virenden kirişiÇelik6-18L/4-L/12
DÖŞEMELER
Başlıksız, Kirişsiz DöşemeBetonarme4-8L/28-L/36
Öngerilmeli B.9-10L/40-L/48
Başlıklı, Kirişsiz DöşemeBetonarme5-10L/28-L/36
Öngerilmeli B.12-14L/40-L/48
T veya L Kirişli DöşemeBetonarme5-15L/14-L/20
Öngerilmeli B.9-24L/20-L/30
Yassı Kirişli DöşemeBetonarme6-12L/16-L/22
Öngerilmeli B.9-15L/22-L/32
Dişli DöşemeBetonarme6-20L/16-L/20
Kısmen Öngerilmeli B.10-15L/35-L/40
Bir Doğrultuda Dişli Asmolen DöşemeBetonarme3-7L/20-L/25
Öngerilmeli Boşluklu DöşemeBetonarme6-10L/40-L/50
Bir Doğrultuda çalışan Plak DöşemeBetonarme2-7L/22-L/32
Öngerilmeli B.5-9L/38-L/45
İki Doğrultuda Çalışan Plak DöşemeBetonarme6-11L/28-L/35
Bir Doğrultuda Dişli Plak DöşemeBetonarme4-12L/18-L/26
Öngerilmeli B.10-18L/30-L/38
İki Doğrultuda Kaset Döşeme (Izgara Döşeme)Betonarme9-15L/18-L/24
Öngerilmeli B.10-22L/25-L/32
Verev-Diyagonal Izgara DöşemeBetonarme8-30L/30
ÇATI TAŞIYICI SİSTEMLERİKalınlığı: t (cm)
Hiperbolik paraboloid (H.B.) kabukBetonarme15-557,5-10
Ters çevrilmiş H.P. (Ters şemsiye)Betonarme9-157,5-10
Katlanmış plaklarBetonarme9-367,5-12,5
Bitişik, uzun silindirik tonoz kabuklarBetonarme25-407,5-10
KubbelerBetonarme15-1207,5-30
Tek katlı öndöküm çerçevelerBetonarme12-2430-70
KemerlerBetonarme15-6050-150
Çelik60-150
İki tabakalı uzay kafes sistemlerÇelik30-150
Uzay kafes kubbeÇelik20-100
Tek katlı rijit çerçevelerÇelik9-60
Asma kablo sistemlerÇelik30-180
